閉鎖性水域水質改善装置 「子水神」

特許第6158332号
流体コンベアー原理を用いた世界初の画期的な水域環境保全装置
ダム、湖沼、運河、内湾、養殖場等の閉鎖性水域の水質改善、アオコ抑制対策に

水中に複数基の上昇流発生装置を正多角形状にある水平間隔で配置し、水面に同心円状に拡がる拡散流を発生させ、各拡散流同士の相互干渉を利用して正多角形状の中心部および隣接部に、水面から水底に向かう連続、加速集中的な下降流を生起させ、上昇流と下降流による上下循環流により閉鎖性水域の水質改善を計るものです。

●稼働状況 ●構造イメージ

●ダム湖水面に着水 ●設置場所へ移動中



特長

  1. 閉鎖性水域のダム、湖沼、運河、水路、内湾、水産養殖場などに適応する。
  2. 従来の循環装置の流動は1方向のみだが、本装置では3次元的上下流動を発生させ、水質改善を行う。
  3. 複数基の「上昇流発生装置」を組合せて配置することにより、下降流流路(”見えない下向きダクト”)を生成することができる。
  4. ”見えない下向きダクト”により、酸素リッチな表層水を底層へ加速的・集中的に連続供給し、底層の貧酸素・無酸素を簡単に解消できる。
  5. エアーコンプレッサー駆動の上昇流発生装置を用いるため、機器構成が簡単でランニングコスト・メンテナンスも安価である。
  6. 本装置を用いて必要に応じオゾン等の混合拡散を容易に行うことができる。
  7. 上昇流発生装置3基の1セットを複数セット組合せることにより、低コストながら従来にはない大容量の連続上下循環流を発生することができる。
  8. アオコの発生抑制効果が大である。
  9. 浅水域(水深1m)から大水深まで適応可能。


子水神本体 コンプレッサー 制御盤

子水神 動画

水質改善事例

南島原市○○ダム
(ダム請元)
有効貯水量:119,000㎥
 湛水面積: 16,800㎡
(機器請元)
駆動源 :エアーコンプレッサー5.5kw×1台
空気量 :605l/min
整流筒 :FRP 350A×1.0m×3筒
動水量 :上昇連行流量 201,000m3/日
下降流 :33,500m3/日

倉敷カントリークラブ <9番ホール>
湛水面積:1,000㎡ 水深:1.0m 機種規格:Type-6K-2.0(ブロワー 0.75kw)
(設置前)
(設置状況)
(設置後)

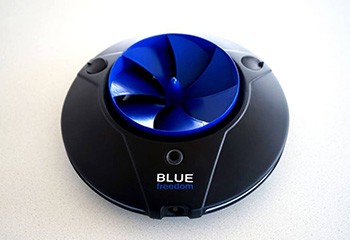

BLUE freedom

BLUE freedom

専用タービン(水車)を毎秒1,2メートルの流れの川に設置すれば、内蔵された5,000mAhのバッテリーを3~4時間でフル充電できます。スマートフォンであれば、1~2時間程度で充電が完了します。

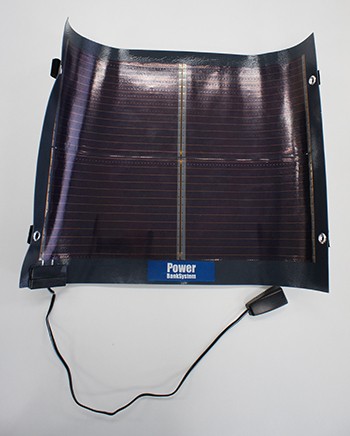

携帯パワーレスキュー

携帯パワーレスキュー

USBで簡単接続できる高出力の太陽光電池を用いたソーラー急速充電器です。お使いの携帯電話、スマートフォン、充電アダプターがUSBケーブルでの接続により充電可能となります。
